III. Liste des composants et description détaillée
3.1 Partie principale
Numéro Nom

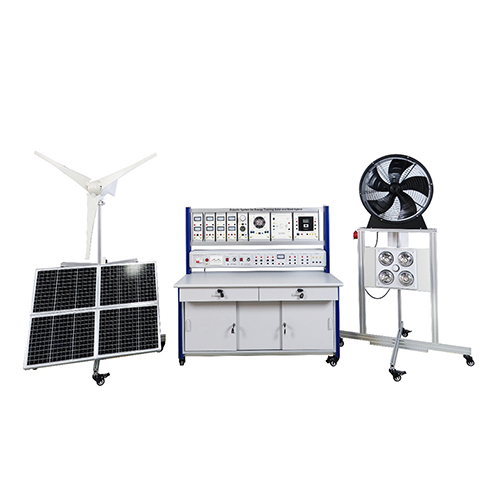

1. Éolienne hybride solaire-éolien et source lumineuse simulée
2. Plateforme de formation pratique
3. Panneau solaire hybride solaire et éolienne
3.2. Boîtier de suspension
Numéro Nom
1. Boîtier de suspension pour ampoules
2-3 Boîtier de suspension pour ampèremètre et voltmètre CC
4 Boîtier de suspension pour ampèremètre et voltmètre CC
5 Boîtier de suspension pour ampèremètre et voltmètre CA
6 Boîtier de suspension pour onduleur
7 Boîtier de suspension pour ventilateur axial
8 Boîtier de suspension pour contrôleur hybride éolien-solaire
3.3 Partie du boîtier d'alimentation du produit
N° Nom
1 Disjoncteur
2 Voyant d'alimentation et fil de terre
3 Prise 6 broches 220 V CA
4 Interrupteur et variateur de vitesse pour ventilateur
5 Interrupteur et variateur pour source lumineuse analogique
6 Module de batterie
7 Voltmètre 30 V CC
8 Module de sortie et de mesure pour panneau photovoltaïque
9 Bornes de sortie et de mesure pour éolienne
3.4 Partie arrière du boîtier de suspension
N° Nom
1 Interface d'alimentation pour source de vent simulée et source lumineuse simulée
2 Interface d'entrée pour panneau photovoltaïque 1 à 4
3 Interface d'entrée pour générateur d'énergie éolienne
IV. Liste de configuration du produit
N° Nom Qté
1 Partie 1 : éolienne hybride éolien-solaire et source lumineuse simulée
2 Partie 1 : panneau solaire et générateur hybride éolien-solaire
3 Partie 1 : machine d'entraînement éolienne et solaire
4 Boîtier de suspension pour ampoule 1
5 CC Boîtier suspendu pour ampèremètre et voltmètre (50 V 10 A) 2
6 Boîtier suspendu pour ampèremètre et voltmètre CC (50 V 30 A) 1
7 Boîtier suspendu pour ampèremètre et voltmètre CA (250 V 5 A) 1
8 Boîtier suspendu pour onduleur 1
9 Boîtier suspendu pour ventilateur axial 1
10 Boîtier suspendu pour contrôleur hybride éolien-solaire 1
11 Câble électrique 4 mm² 1 mètre, double extrémité, noir 10
12 Câble électrique 4 mm² 1 mètre, double extrémité, rouge 10
13 Câble électrique 4 mm² 1 mètre, double extrémité, bleu 5
14 Câble électrique 4 mm² 1 mètre, double extrémité, bicolore 5
15 Câble électrique 4 mm² 1 mètre, double extrémité, jaune 5
16 Ligne de communication 1
17 Fusible 5 x 20 5 A 4
18 Fusible 5 x 20 10 A 4
19 Fusible 6 x 30 30 A 4
20 Fusible 6 x 30 30 A 1
21 Trousse d'outils d'électricien comprenant 17 outils
Chargeur : 1
Multimètre numérique UA9205 : 1
V. Liste des expériences
Expérience 1 : Expérience sur les caractéristiques de protection des batteries chargées à l'énergie solaire
Expérience2. Expérience de charge de batteries
3. Expérience de test d'un ventilateur axial
4. Expérience sur le principe de l'onduleur
5. Expérience de test de tension en circuit ouvert de panneaux photovoltaïques et de batteries
6. Expérience sur un système de production d'énergie éolienne simulé
7. Expérience de connexion en série de panneaux photovoltaïques et de batteries
8. Expérience de connexion en parallèle de batteries photovoltaïques
9. Expérience sur la variation de la tension et du courant de sortie en fonction de l'intensité lumineuse
10. Expérience sur la variation de la tension et du courant de sortie en fonction de l'angle d'incidence de la lumière
