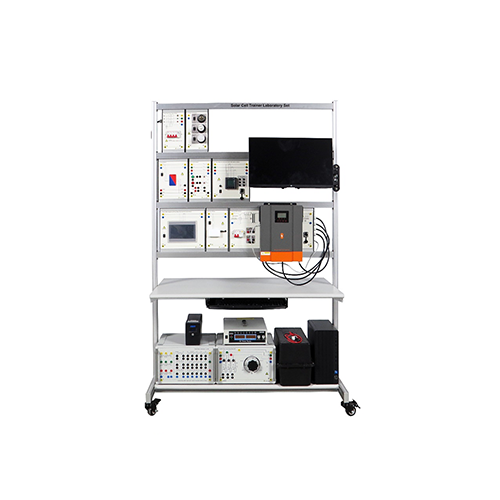

MR1021R Kit de laboratoire de formation aux cellules solaires, équipement de formation aux énergies renouvelables, matériel pédagogique, équipement de formation professionnelle
1. Présentation du produit
1.1 Description du produit
L'équipement comprend un module de conversion, un module d'alimentation, un module de mesure et un module de conversion de signal pour faciliter les expérimentations. Outre les composants de base, l'ordinateur est également équipé d'une alimentation sans interruption (ASI) pour protéger le système.
L'équipement est doté d'un logiciel permettant l'acquisition de données en temps réel pour une observation aisée.
1.2 Caractéristiques du produit
1. Le banc d'essai de formation adopte une structure robuste en aluminium et est équipé d'un instrument de mesure et d'un module de chargement pour l'installation.
2. Le boîtier d'alimentation de formation est intégré au banc d'essai et est équipé de roulettes pour faciliter son déplacement pendant les expériences.
3. Équipé d'un PC et de mesures de protection contre les coupures de courant pour éviter toute perte de données.
4. Chaque module du banc d'essai de formation est équipé de roulettes pour faciliter son déplacement pendant les expériences.
5. Sa conception robuste et durable garantit une utilisation à long terme.
6. Le banc d'essai de formation est équipé d'un ensemble complet de circuits et de composants expérimentaux pouvant être combinés pour réaliser divers exercices de formation. 7. L'établi de formation est équipé d'un système de protection de sécurité.
2. Spécifications techniques
2.1 Paramètres techniques
Onduleur hybride
Tension du système : 12 V
Puissance du système : 1200 VA
Tension d'entrée (CA) : Monophasée triphasée 90 V~280 V
Temps de conversion : 10 ms
Tension de sortie (CA) : Monophasée triphasée 230 V
Fréquence de sortie : 50/60 Hz
Tension de la batterie (CC) : 10 V~15 V
Contrôleur de charge MPPT (CC) : 15 V~80 V
Batterie
122 Ah, 12 V
Charge à impédance variable
Triphasée 1 kW, utilisable en parallèle, série, étoile et triangle
Module de commutation 24 V, courant nominal de fonctionnement
16 A
Charge lumineuse
Monophasée triphasée 230 V (ampoule à incandescence 25 W, ampoule basse consommation 4 W, LED 4 W)
Alimentation programmable
Tension en circuit ouvert : 80 V
Courant en circuit fermé : 40 A
Puissance de sortie : 1 000 W
2.2 Dimensions et poids
Dimensions : 1 320 mm × 820 mm × 2 150 mm
Poids : 202 kg
3. Noms et fonctions des composants
3.1 Composants principaux
N° Nom Qté
1 Module d'alimentation principal 1
2 Charge pour ampoule 1
3 Alimentation CC 1
4 Module de commutation 1
5 Module de mesure triphasé 1
6 Écran d'affichage 1
7 Système de mesure de tension et de courant 1
8 Module de commutation 1
9 Module onduleur hybride 1
10 Batterie 1
11 Hôte 1
3.2 Châssis du produit
N° Nom Qté
1 Alimentation programmable 1
2 Onduleur 1
3 Châssis pour transformateur triphasé 1
4 Châssis pour charge variable triphasé 1
3.3 Accessoires du produit
N° Nom Qté
1 Multiprise 1
2 Fiche étanche 1
3 Fusible (5 A, 1 A) 5
4 Batterie 1
5 Clé USB 1
6 Pont en U 7
7 Cordon d'alimentation 4
8 Fiche1
9 Souris 1
10 Câble réseau 5
11 Multimètre 1
12 Câble de test K4 (jaune) 5
13 Câble de test K4 (bleu) 5
14 Câble de test K4 (noir) 5
15 Câble de test K4 (vert) 5
16 Câble de test K4 (bicolore) 5
17 Câble de test K4 (rouge) 5
4. Liste des expériences pédagogiques sur les produits
(1) Expérience avec un boîtier de charge
(2) Expérience de production d'énergie hybride
(3) Expérience d'alimentation hybride par batterie et panneau photovoltaïque
