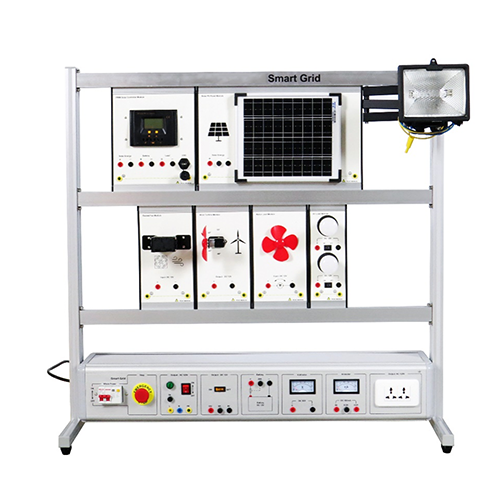

MR1019R Équipements de formation aux énergies renouvelables pour réseaux intelligents, équipements didactiques, équipements de formation professionnelle
1. Présentation du produit
1.1 Description du produit
Cet équipement permet de simuler des expériences de production d'énergie éolienne et photovoltaïque.
L'électricité produite par la simulation d'un rayonnement lumineux sur des panneaux photovoltaïques est chargée dans la batterie via le contrôleur solaire. Ce dernier fournit ensuite du courant continu à travers la batterie en cas de besoin.
Il permet de simuler la production d'énergie éolienne en conditions réelles et de produire de l'électricité grâce à des micro-éoliennes.
Le kit expérimental comprend un module de contrôle solaire, un module de charge, un module de panneaux photovoltaïques, un module de mesure, un boîtier d'alimentation et d'autres composants, couvrant ainsi l'ensemble des éléments pédagogiques nécessaires à une expérience spécifique.
1.2 Caractéristiques du produit
1. Conception intégrée : Cet équipement pédagogique expérimental de production d'énergie photovoltaïque intègre des composants photovoltaïques, éoliens et de stockage d'énergie. Cette conception intégrée permet de simuler des environnements réels de production d'énergie photovoltaïque et éolienne.
2. Structure modulaire : L'appareil expérimental adopte généralement une structure modulaire. Les points de test électriques sont connectés aux câbles expérimentaux par des prises de sécurité, ce qui facilite l'enseignement et les manipulations. 3. Polyvalence : Cet équipement possède non seulement des fonctions de mesure de haute précision, mais permet également la surveillance en temps réel des systèmes photovoltaïques et de la production d'énergie éolienne, notamment le contrôle efficace de paramètres tels que la tension et le courant.
5. Protections complètes : L'équipement est doté de multiples protections garantissant la sécurité des expériences.
6. Unité de charge : L'équipement comprend une charge CC et une charge CA, utilisables pour les expériences de production d'énergie solaire photovoltaïque et éolienne.
7. Grande adaptabilité environnementale : L'équipement est généralement conçu pour fonctionner dans une large plage de températures et d'humidité, afin de s'adapter à différents environnements expérimentaux.
8. Apprentissage et pratique : Cet équipement pédagogique pour les expériences de production d'énergie vise à approfondir la compréhension des étudiants en matière de technologies de production d'énergie et à développer leurs compétences professionnelles et pratiques grâce à un système de gestion et d'exploitation concret.
2. Spécifications techniques
2.1 Paramètres techniques
Batterie : 12 V CC ; 8 Ah
Lampe halogène : 120 V ; 500 W
Contrôleur solaire : PWM ; 10 A 12/24 V universel
Panneau photovoltaïque : 18 V CC ; 10 W ; 290 × 240
Ventilateur à conduit : 12 V CC ; 4,5 A
Ampoule LED : 12 V 5W
2.2 Dimensions et poids
Dimensions : 1090 mm × 450 mm × 1080 mm
Poids : < 48 kg
3. Noms et fonctions des composants du produit
3.1 Modules du produit
N° Nom
1 Module de contrôle solaire
2 Module de panneau photovoltaïque
3 Module de ventilateur
4 Module d'éolienne
5 Module de charge moteur
6 Module de charge
3.2 Boîtier d'alimentation
N° Nom
1 Disjoncteur
2 Interrupteur d'arrêt d'urgence
3 Unité de sortie CA
4 Unité de sortie CC
5 Unité de batterie
6 Unité de mesure de tension CC (50 V)
7 Unité de mesure de courant CC (500 mA)
8 Prise
3.3 Accessoires du produit
N° Nom
1 Multimètre numérique
2 Câble USB
3 Câble électrique de sécurité 4 mm² (jaune)
4 Câble électrique de sécurité 4 mm² (bleu)
5 Câble électrique de sécurité 4 mm² (double)
6 Câble électrique de sécurité 4 mm² (rouge)
7 Câble électrique de sécurité 4 mm² (noir)
8 Fusible (5 A)
4. Liste de configuration du produit
N° Nom Quantité
1 Module de contrôle solaire 1
2 Module de panneau photovoltaïque 1
3 Module de ventilateur 1
4 Module d'éolienne 1
5 Module de charge moteur 1
6 Module de charge 1
7 Disjoncteur 1
8 Interrupteur d'arrêt d'urgence 1
9 Unité de sortie CA 1
10 Unité de sortie CC 1
11 Unité de batterie 1
12 Unité de mesure de tension CC (50 V) 1
13 Unité de mesure de courant CC (500 mA) 1
14 Prise 1
15 Multimètre numérique 1
16 Câble USB 1
17 Câble électrique de sécurité 4 mm (jaune) 5
18 Câble électrique de sécurité 4 mm (bleu) 5
19 Câble électrique de sécurité 4 mm (double) 5
20 Câble électrique de sécurité 4 mm (rouge) 5
21 Câble électrique de sécurité 4 mm (noir) 5
22 Fusible (5 A) 5
5. Liste des expériences pédagogiques
(1) Expérience de charge de la batterie
(2) Expérience de décharge de la batterie
(3) Production d'énergie photovoltaïque Expérience
(4) Expérience de production d'énergie éolienne
(5) Expérience d'utilisation de logiciels
