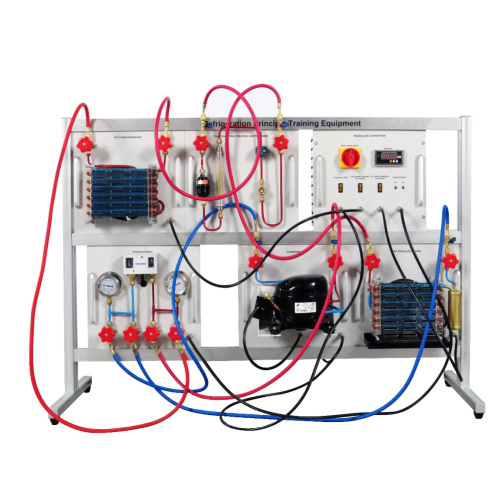

MR055R Équipement de formation aux principes de la réfrigération
I. Présentation du produit
1.1 Présentation
Ce cours est un cours professionnel destiné à la spécialisation en génie thermique et énergétique. Il vise à initier les étudiants aux principes de la réfrigération et aux équipements de réfrigération, afin qu'ils maîtrisent la composition, les caractéristiques et les méthodes de calcul thermodynamique des différents cycles de réfrigération. Il se concentre sur la réfrigération par compression de vapeur et repose principalement sur une analyse théorique. La partie consacrée à l'équipement se concentre sur la structure, les caractéristiques et les calculs de sélection de divers équipements de réfrigération, ce qui constitue également une base pour la poursuite d'études dans d'autres formations professionnelles.
1.2 Caractéristiques
La plateforme de formation adopte un châssis en alliage d'aluminium, simple et robuste. Tout en garantissant la robustesse de l'équipement, son poids total est réduit. Des pieds de protection sont installés en dessous.
L'équipement est doté d'un système de protection performant. L'alimentation électrique du système est contrôlée par un disjoncteur différentiel pour protéger le compresseur et assurer la sécurité du système. Le circuit de commande électrique est équipé d'un bouton d'arrêt d'urgence et de mesures de protection de mise à la terre fiables pour assurer la sécurité de l'équipement et du personnel.
II. Paramètres de performance
2.1 Paramètres techniques
(1) Puissance d'entrée : 220 V ± 10 % 50 Hz ;
(2) Conditions de fonctionnement : Température ambiante : 10 °C à 30 °C, humidité relative : < 75 % (25 °C) ;
(3) Méthode de réfrigération : Réfrigération par circulation ;
(4) Puissance du système : < 1,5 kW.
(5) Fluide frigorigène : R134A
2.2 Dimensions et poids
Dimensions : 1 380 mm x 450 mm x 1 050 mm
Poids : < 150 kg
V. Liste des expériences
Expérience 1 : Test de fonctionnement de l'équipement de réfrigération
Expérience 2 : Méthode de collecte de données pour la puissance du compresseur et les manomètres haute et basse pression
Expérience 3 : Facteurs affectant les performances du système de réfrigération
