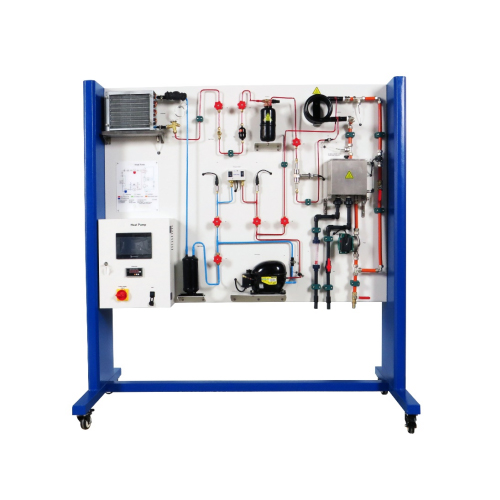

MR054R Équipement didactique pour pompe à chaleur et climatiseur
1. Présentation du produit
1.1 Description du produit
Ce dispositif didactique permet d'étudier le cycle de compression et le système d'évaporation de la réfrigération. Le compresseur entraîne le fluide frigorigène pour réaliser le cycle de réfrigération. Le fonctionnement du circuit de réfrigération est présenté de manière systématique aux étudiants. Le principe du circuit de réfrigération et le mode de fonctionnement du compresseur sont présentés de manière systématique afin que les étudiants puissent comprendre clairement le principe pendant la formation. Maîtrisez le principe de la réfrigération et le principe de raccordement des canalisations du circuit de réfrigération.
1.2 Caractéristiques du produit
La table de formation adopte une structure en tôle soudée, simple et robuste. Tout en réduisant le poids total de l'équipement, elle garantit sa robustesse. Quatre roulettes universelles sont installées en bas, ce qui facilite le déplacement.
La canalisation du cycle de réfrigération est posée sur la plaque d'installation de l'équipement, et les zones haute et basse température sont peintes de couleurs différentes pour une observation et une distinction faciles.
L'équipement est doté d'un système de sécurité performant. Le compresseur est équipé d'un dispositif de sécurité de démarrage qui arrête immédiatement le compresseur en cas de pression anormale, protégeant ainsi le compresseur et le système.
Le boîtier de commande est équipé d'un interrupteur de protection contre les fuites, d'un bouton d'arrêt d'urgence et de mesures de mise à la terre fiables pour garantir la sécurité des équipements et du personnel.
2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : Monophasé, trois fils, CA 220 V ± 10 %, 50 Hz
Réfrigérant : R134A
Conditions de fonctionnement : Température ambiante : 10 °C à 30 °C ; Humidité relative < 75 % (25 °C)
2.2 Dimensions et poids
Dimensions 1 : 1800 mm × 800 mm × 1800 mm
Poids 1 : < 170 kg
5. Liste des expériences pédagogiques du produit (voir le guide des expériences pour plus de détails)
(1) Expérience de refroidissement du réservoir d'eau
(2) Expérience de connexion au logiciel
(3) Effet de refroidissement du réglage du ventilateur de l'évaporateur
(4) Effet de chauffage du contrôle de la circulation de l'eau du condenseur
(5) Exportation des données
