MRB3714E1 - Matériel didactique pour le dépannage des compresseurs - Équipement de formation en réfrigération
1. Introduction
1.1 Présentation

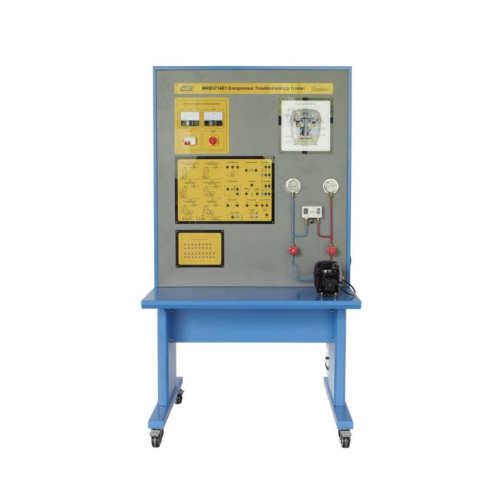

Ce système a été développé pour le dépannage des compresseurs. Il améliore la compréhension des procédures de dépannage logiques et permet d'observer et de tester divers défauts du système. Les défauts peuvent être facilement activés et le système peut être immédiatement restauré à son état normal. De plus, les défauts peuvent être masqués pour les tests.
Chaque défaut est doté d'un indicateur LED. Une broche d'activation de défaut est également fournie pour contrôler le défaut. Une fois activé, le défaut peut être détecté à l'aide d'un multimètre.
1.2 Caractéristiques
(1) Affichage du schéma de principe du circuit
Le schéma de principe du circuit électronique est affiché sur l'écran. Ce schéma, très visible, améliore la compréhension du circuit du système et est essentiel au développement des compétences en dépannage.
(2) Voyant LED de défaut
Chaque défaut est doté d'un voyant LED qui s'allume lorsqu'il est activé. Cela permet de visualiser le défaut actuel.
(3) Activation facile des défauts
Un interrupteur permet d'activer chaque défaut. Les défauts peuvent apparaître un par un ou selon différentes combinaisons. Le nombre de défauts pouvant être activés simultanément est illimité. Vous pouvez même les activer tous si vous le souhaitez.
(4) Apprentissage interactif des défauts
Après l'activation d'un défaut, vous recevez un retour immédiat et les symptômes correspondants sont évidents. Cela permet d'observer et d'apprendre les symptômes de chaque type de défaut, ce qui accélère considérablement l'acquisition d'une précieuse expérience de dépannage lorsque le système est confronté à des pannes dues à divers produits défectueux.
(5) Mode test
L'affichage LED des défauts peut être désactivé, ce qui permet d'activer le défaut sans que l'écran ne soit visible. Dans ce mode, vous pouvez introduire une série de défauts sans que l'autre personne ne sache lesquels. Vous pourrez ensuite demander à l'autre personne d'utiliser les points de test pour déterminer l'emplacement du défaut.
(6) Rappel des défauts
Ceci est très utile pour l'instructeur au cas où l'autre personne oublierait quel défaut a été activé. Lorsque le système est en mode de défaut masqué, appuyez simplement sur le bouton de commande LED pour afficher le dernier défaut activé. Relâchez le bouton pour revenir au mode de défaut masqué.
(7) Retour au mode normal
Appuyez sur le bouton de réinitialisation pour que le système revienne automatiquement à la normale. 2. Paramètres techniques
Dimensions : 1180 x 950 x 2190
Poids : 212 kg
Température ambiante : -25 °C à 40 °C
Réfrigérant : R134A
5. Liste des expériences
Expérience 1 : Fonctionnement du compresseur avec un démarreur à coup de bélier
Expérience 2 : Fonctionnement du compresseur avec un démarreur à coup de bélier équipé d'un condensateur
Expérience 3 : Fonctionnement du compresseur avec un démarreur à coup de bélier équipé d'un condensateur de démarrage et d'un condensateur de fonctionnement
Expérience 4 : Fonctionnement du compresseur avec un démarreur PTC
Expérience 5 : Fonctionnement du compresseur avec un démarreur PTC équipé d'un condensateur
Expérience 6 : Fonctionnement du compresseur avec un démarreur PTC équipé d'un condensateur de démarrage et d'un condensateur de fonctionnement
