MRB3714E2 - Équipement didactique pour la formation en climatisation commerciale
1. Présentation de l'équipement
1.1 Présentation
Un climatiseur est un appareil qui utilise des moyens artificiels pour réguler la température, l'humidité, le débit et d'autres paramètres de l'air ambiant d'un bâtiment ou d'une structure. La climatisation est devenue un élément indispensable de la vie moderne.
Le principe de la climatisation est le suivant : le compresseur comprime le fréon gazeux en fréon gazeux à haute température et haute pression, puis l'envoie au condenseur (unité extérieure) pour dissiper la chaleur et le transformer en fréon liquide à température ambiante et haute pression. L'unité extérieure souffle alors de l'air chaud. Le fréon liquide pénètre dans l'évaporateur (unité intérieure) par le tube capillaire. L'espace augmente brusquement et la pression diminue. Le fréon liquide se vaporise et se transforme en fréon gazeux à basse température, absorbant ainsi une grande quantité de chaleur. L'évaporateur se refroidit et le ventilateur de l'unité intérieure souffle l'air intérieur à travers l'évaporateur, ce qui permet à l'unité intérieure de rejeter de l'air froid.
Il existe plusieurs types de climatisation selon la puissance frigorifique requise, et la climatisation commerciale en fait partie. Comparés aux climatiseurs domestiques classiques, les climatiseurs commerciaux nécessitent généralement une plus grande distance de refroidissement. Ils subissent des pertes très importantes lors du transport de l'énergie froide par canalisations. L'utilisation de matériaux d'isolation thermique augmente le coût. De plus, contrairement aux climatiseurs domestiques classiques, le condenseur et l'évaporateur des climatiseurs commerciaux utilisent la convection gaz-liquide pour un échange thermique efficace. Cette méthode d'échange thermique offre une efficacité thermique très élevée par rapport au refroidissement par air. Par conséquent, choisir un climatiseur commercial est le meilleur choix. Il offre de faibles coûts d'utilisation et d'entretien, une grande capacité de refroidissement et une grande distance de transport du froid.

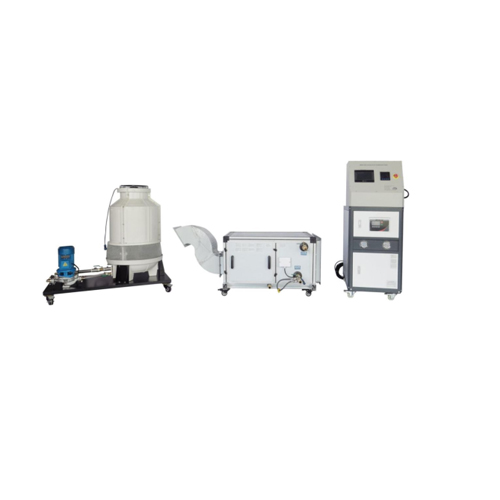

La station de formation pour climatiseurs commerciaux MRB3714E2 est un dispositif pédagogique qui simule les climatiseurs commerciaux. La station de formation permet de démontrer les principes de base de la réfrigération commerciale et de dispenser une formation de haute qualité aux étudiants et au personnel en climatisation.
1.2 Caractéristiques
(1) Le produit offre une excellente sécurité.
(2) Le produit adopte une conception modulaire, l'équipement est compact et la division fonctionnelle est claire, ce qui clarifie le principe expérimental.
(3) Le produit utilise d'excellents matériaux de fabrication pour maximiser la durée de vie et le cycle de maintenance de l'équipement.
(4) Le produit offre une stabilité fiable et garantit le bon déroulement de l'expérience. 2. Paramètres techniques
Alimentation : triphasé 5 fils CA 400 V 50~60 Hz
Dimensions :
Unité de refroidissement : 1 030 mm x 580 mm x 1 550 mm
Tour de refroidissement à ventilation forcée : 1 310 mm x 710 mm x 1 280 mm
Centrale de traitement d’air : 1 160 mm x 960 mm x 1 110 mm
Poids :
Unité de refroidissement : < 201 kg
Tour de refroidissement à ventilation forcée : < 140 kg
Centrale de traitement d’air : < 124 kg
Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (25 °C). Fluide frigorigène : R32A
4. Liste des expériences
Expérience 1 : Comprendre l’expérience de raccordement du circuit électrique et des canalisations de la station de formation en climatisation commerciale
Expérience 2 : Comprendre l’expérience de première injection d’eau et de fonctionnement automatique de la station de formation en climatisation commerciale
Expérience 3 : Comprendre l’expérience de contrôle de l’équipement électrique de la station de formation en climatisation commerciale
Expérience 4 : Comprendre la fonction d’acquisition et d’affichage des données en temps réel du capteur de la station de formation en climatisation commerciale
Expérience 5 : Comprendre l’expérience de simulation de panne de la station de formation en climatisation commerciale
