MRS12 Études en hydrologie Matériel didactique Génie des fluides Matériel expérimental 1. Descriptif
En génie civil, les études en hydrologie sont menées dans le cadre de la conception, de la construction et de l'exploitation des systèmes hydrauliques et des fonctions de gestion de l'eau. Les études se concentrent sur des sujets tels que l'infiltration et l'écoulement de l'eau dans le sol et l'utilisation des ressources en eaux souterraines.

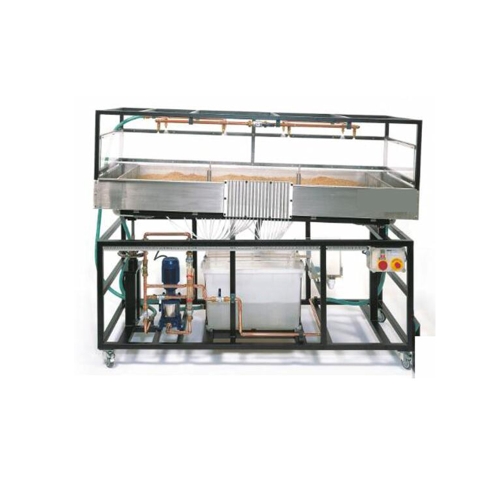

Il peut être utilisé pour étudier les infiltrations et les écoulements des eaux souterraines après les précipitations. Des densités et des superficies de précipitations variables et différentes possibilités d'approvisionnement et de drainage des eaux souterraines permettent une grande variété d'expériences. L'élément de précipitation se compose de deux groupes de trois buses. L'élément central est une cuve d'expérimentation en acier inoxydable remplie de sable avec réglage de l'inclinaison. L'eau peut entrer (eaux souterraines) ou sortir (drainage) via deux chambres sur le côté. La cuve d'expérimentation est séparée des chambres par des tamis à mailles fines. Pour étudier l'abaissement des nappes phréatiques, deux puits avec des tubes à joint ouvert sont disponibles. L'alimentation et l'évacuation de l'eau peuvent être ouvertes et fermées, permettant ainsi une grande variété de conditions expérimentales.
Au fond de la cuve d'expérimentation se trouvent des connexions mesurées pour détecter les niveaux d'eau souterraine, qui sont affichés sur 19 manomètres à tube. L'alimentation en eau est contrôlée par une vanne et lue sur un débitmètre. L'évacuation de l'eau est déterminée par un déversoir de mesure. 2. Détails techniques
spécification
Etude des relations précipitations-débit, capacité de stockage des sols, écoulements d'infiltration et écoulements souterrains
Circuit d'eau fermé
Le réservoir d'expérimentation inclinable en acier inoxydable contient 19 connexions de mesure pour détecter les niveaux d'eau souterraine, une protection anti-éclaboussures transparente et des écrans pour séparer les chambres
2 puits avec tubes à joint ouvert dans la cuve d'expérimentation
Dispositif de précipitation avec 8 buses, réglable
Les alimentations en eau et les drains peuvent être sélectionnés individuellement
Cuve de mesure transparente (débit)
Instruments : manomètres à tube (eaux souterraines), débitmètre (alimentation) et déversoir de mesure dans le réservoir de mesure (drain) Données techniques
Réservoir d'expérimentation
Superficie : 2x 1m2, profondeur : 0,2m
Max. remplissage de sable : 0,3m3
Réglage de l'inclinaison : -2,5...5%
Dispositif de précipitation
8 buses, commutables en 2 groupes de 4 buses
Débit par buse : 1...4,7L/min, jet carré
Pompe
Consommation électrique : 0,55kW
Max. débit : 2000L/h
Réservoir de stockage, acier inoxydable : contenu 180L Plages de mesure
Pression: 19x 0...300mmCE
Débit:
1x 150...1700L/h (alimentation en eau)
1x 0...1700L/h (évacuation d'eau)
230V, 50Hz, monophasé
230V, 60Hz, monophasé ; 120V, 60Hz, 1 phase
UL/CSA en option
Nécessaire au fonctionnement
Sable (granulométrie 1...2 mm)
