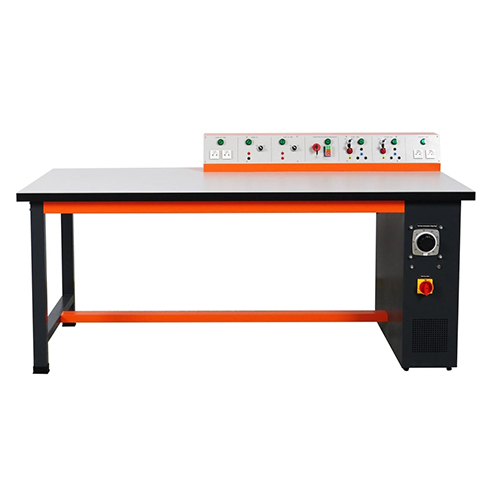

MR563E – Poste de travail polyvalent pour manipulations électriques (Équipement didactique / Banc d'essai électrique)
1. Présentation du produit
1.1 Description du produit
Ce poste de travail électrique, simple et complet, est conforme aux normes en vigueur.
Le dispositif de démarrage et les bornes de raccordement sont installés sur la table de l'électricien. Le banc est équipé d'un bouton d'arrêt d'urgence à clé assurant une sécurité active autonome, ainsi que d'un bouton marche/arrêt avec voyant lumineux et fonction de mémorisation.
1.2 Caractéristiques du produit
Grâce à une approche pédagogique expérimentale, ce dispositif de formation universel permet aux étudiants d'acquérir les connaissances et compétences techniques de base, de développer leurs capacités pratiques et leurs aptitudes à l'application, ainsi que leurs compétences en analyse et résolution de problèmes, jetant ainsi des bases solides pour les cours professionnels. La table de l'électricien offre des fonctionnalités étendues et des dispositifs de sécurité complets.
2. Paramètres techniques
1. Alimentation d'entrée : triphasé 5 fils ~ 380 V ± 10 % 50 Hz
2. Température recommandée : -10 °C à +40 °C ; humidité relative < 85 % (à 25 °C)
3. Puissance de l'équipement : < 2 kVA
4. Poids : 500 kg
5. Dimensions : 2000 mm × 750 mm × 1020 mm
3. Composants et description détaillée
3.1 Partie principale du produit
N°
Nom
Qté
1
Banc de travail principal
1
2
Module de sortie d'alimentation
7
3
Module transformateur
1
3.2 Modules du produit
N°
Nom
Qté
1
Unité d'alimentation (prise 230 V CA)
2
2
Unité d'alimentation 240 V CC
1
3
Unité d'alimentation 24 V CA
1
4
Unité d'alimentation triphasée
1
5
Unité d'alimentation triphasée 400 V CA
1
6
Unité d'alimentation avec transformateur 0-430 V CA
1
3.3 Accessoires du produit
N°
Nom
Qté 1
Câble électrique de sécurité 4 mm, 1 m, double extrémité, noir
5
2
Câble électrique de sécurité 4 mm, 1 m, double extrémité, bleu
5
3
Câble électrique de sécurité 4 mm, 1 m, double extrémité, jaune
5
4
Câble électrique de sécurité 4 mm, 1 m, double extrémité, bicolore
5
5
Câble électrique de sécurité 4 mm, 1 m, double extrémité, rouge
5
6
Câble électrique de sécurité 4 mm, 1 m, double extrémité, vert
5
3.4 Présentation des modules du produit
1. Nom : Prise d'alimentation 230 V CA
Paramètres : 230 V CA + N + T / 50 Hz
Usage : Alimentation de la fiche adaptateur de tension 230 V CA
2. Nom : Bloc d'alimentation 24 V CA
Paramètres : 24 V CA / 5 A - 50 Hz
Usage : Alimentation des unités 24 V CA
3. Nom : Bloc d'alimentation 240 V CC
Paramètres : 240 V CC / 2 A
Usage : Alimentation des unités 240 V CC
4. Nom : Bloc d'alimentation triphasé 400 V CA (5 fils)
Paramètres : 400 V CA / 50 Hz
Usage : Alimentation des unités 400 V CA
5. Nom : Bloc d'alimentation avec transformateur 0-430 V CA
Paramètres : 0-430 V CA / 50 Hz
Usage : Tension de sortie réglable de 0 à 430 V CA
4. Liste des tests de mise sous tension du produit (voir le guide de test pour plus de détails)
(1) Test du bloc d'alimentation 230 V CA
L'unité délivre une tension de 230 V CA ; elle ne dispose pas d'interrupteur de commande séparé et n'est pas réglable.
(2) Test du bloc d'alimentation 24 V CA
L'unité délivre une tension de 24 V CA ; elle dispose d'un interrupteur de commande séparé et n'est pas réglable.
(3) Test du bloc d'alimentation 240 V CC
L'unité délivre une tension de 240 V CC ; elle dispose d'un interrupteur de commande séparé et n'est pas réglable.
(4) Test du bloc d'alimentation 400 V CA
L'unité délivre une tension de 24 V CA ; elle dispose d'un interrupteur séparé... interrupteur de commande, et ne peut pas être réglé
(5) Test de l'unité d'alimentation 0-430 V CA
L'unité délivre une tension de 0 à 430 V CA, dispose d'un interrupteur de commande séparé et est réglable.
