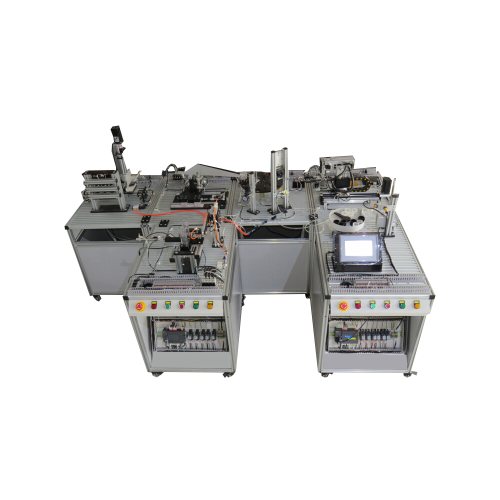

MR-MPS600M Système de produit modulaire Équipement de formation en mécatronique Enseignement Fabrication flexible Équipement d'enseignement Équipement de formation en mécatronique
I. Aperçu
Ce système est un système de formation intégré basé sur un système de fabrication de ligne de production flexible industrielle, son contenu couvre la lumière industrielle, la machine, l'intégration de l'électricité et d'autres technologies d'application de contrôle automatique, il effectue un échange de données en temps réel via le logiciel de configuration WINCC de l'ordinateur supérieur, et il rend toutes les plates-formes d'unité et les actionneurs du système forment un réseau de contrôle industriel intégré, le matériel prend en charge les modes de communication réseau 485, MODBUS, DP.
L'ensemble du système se compose de six parties, six postes de travail du système de fabrication flexible de l'industrie de la simulation, à savoir : station d'essai de chargement de matériaux, station de manutention, station de traitement, stations de manutention d'installation, station d'installation et station de stockage de classification, chaque station est équipée d'un automate Siemens comme unité de commande principale, la formation de contrôle intégrée des six stations peut être effectuée via la communication entre l'API selon les besoins, ou quelques stations adjacentes constituent le petit système flexible pour faire la formation, vous pouvez également faire une formation de contrôle séparée pour tout gare. C'est avec une configuration raisonnable et un contenu riche, réalise le contrôle d'exécution de la surveillance des données de configuration de l'ordinateur supérieur au bas du système, couvre les divers éléments de la lumière de l'industrie moderne, de la machine, de l'application de technologie de contrôle d'intégration électrique, et répond à la conception, l'installation, mise en service et programmation de systèmes complexes et d'autres sujets.
Le système réalise la détection de capteur de ligne de production, le traitement de transmission, le contrôle intelligent et la ligne de production d'entraînement d'exécution, vous pouvez apprendre et maîtriser la technologie pneumatique, la technologie d'entraînement et de contrôle du moteur, la technologie de contrôle PLC, la technologie de communication industrielle, la technologie d'application de capteur, la transmission mécanique technologie, technologie robotique et autres contenus disciplinaires.
II. Paramètre technique
1, alimentation du circuit principal de l'armoire de commande : monophasé AC220V ± 10 % 50 Hz
2. Alimentation de la boucle de contrôle de l'armoire de commande : DC24V
3. Température : -10 ~ 40 ,
4. Humidité ambiante : ≤ 90 % (25 ℃)
5. Pression d'alimentation en air : 0.5 ~ 0.6Mpa
6. Capacité de la machine : ≤ 1KVA
7. Dimensions : 2240 × 1500 × 1400 mm (L × l × H)
8. Composition Ce système comprend 6 postes de travail indépendants, ils s'interconnectent et combinent un système de fabrication complet, veuillez consulter l'organigramme ci-dessous pour le fonctionnement du système
