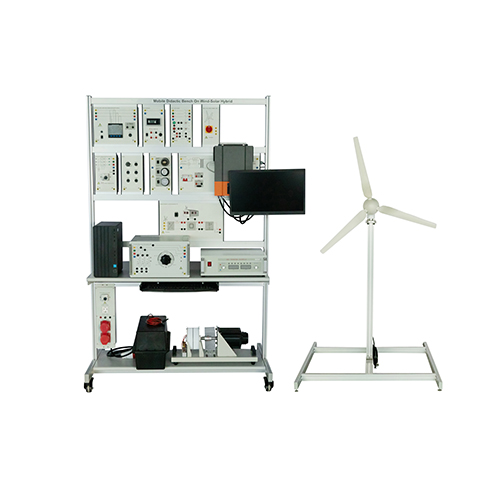

Banc didactique mobile MR1003R pour l'étude des systèmes hybrides éolien-solaire et des éoliennes
1. Présentation du matériel
1.1 Vue d'ensemble
Plateforme pédagogique mobile spécialement conçue pour l'étude des systèmes photovoltaïques et des batteries. Ce banc d'enseignement combine des équipements mobiles modernes et des fonctions pédagogiques performantes, offrant ainsi aux étudiants et aux chercheurs une plateforme flexible, pratique et facile à utiliser pour mener des expériences et des recherches sur les systèmes et les cellules photovoltaïques.
1.2 Caractéristiques
(1) Portabilité : Léger et compact, ce banc d'enseignement mobile se déplace facilement d'un endroit à l'autre. Il permet ainsi aux étudiants et aux chercheurs de réaliser des expériences dans différents environnements, tels que les laboratoires, les salles de classe et sur le terrain.
(2) Polyvalence : Les plateformes pédagogiques mobiles sont généralement équipées de divers dispositifs expérimentaux, tels que des alimentations CC programmables, des batteries, des multimètres, etc., permettant de réaliser des expériences sur différents systèmes photovoltaïques et batteries. (3) Facilité d'utilisation : Les bancs d'essai mobiles sont généralement dotés d'interfaces et de guides d'utilisation conviviaux, permettant aux étudiants et aux chercheurs de réaliser des expériences facilement, même sans connaissances spécialisées.
(4) Enregistrement et analyse des données : Les plateformes d'enseignement mobiles sont généralement équipées de fonctions d'enregistrement et d'analyse des données, permettant d'enregistrer et d'analyser les données expérimentales en temps réel. Ceci aide les étudiants et les chercheurs à mieux comprendre le fonctionnement des systèmes photovoltaïques et des batteries.
(5) Sécurité : Les plateformes d'enseignement mobiles intègrent généralement des dispositifs de sécurité, tels que la protection contre les surcharges et les courts-circuits, afin de garantir la sécurité des expériences. 2. Paramètres techniques
Alimentation : triphasée 5 fils 380 V, 50 Hz
Dimensions : 1310 mm × 730 mm × 2050 mm
Poids : 200 kg
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C)
3. Liste des composants et description détaillée
3.1 Composants principaux
N°
Désignation
1
Châssis en aluminium
2
Module de compteur multifonction triphasé
3
Module de multimètre de puissance
4
Module de commutation
5
Module d’alimentation à découpage pour petite éolienne
6
Module de commutation triphasé
7
Panneau de communication
8
Module de panneau lumineux 230 V
9
Module d’onduleur hybride
10
Module informatique
11
Contrôleur de charge 12 V pour petite éolienne
12
Module de charge ohmique variable triphasé 1000 W
13
Alimentation CC programmable Alimentation électrique
14
Module de distribution d'énergie protégé pour postes de travail
15
Module de batterie
16
Système de test de servomoteurs dynamiques pour machines de 0,3 kW
17
Petite éolienne de 370 W avec mât de démonstration
3.2 Accessoires
N°
Nom
Qté
1
Multimètre numérique
2
2
Câble de sécurité bicolore 4 mm² 0,25 m 2,5 mm²
4
3
Câble de sécurité rouge 4 mm² 0,25 m 2,5 mm²
2
4
Câble de sécurité vert 4 mm² 0,25 m 2,5 mm²
2
5
Câble de sécurité jaune 4 mm² 0,25 m 2,5 mm²
2
6
Câble de sécurité bleu 4 mm² 0,25 m 2,5 mm²
2
7
Câble de sécurité bicolore 4 mm² 1 m 2,5 mm²
1
8
Câble de sécurité rouge 4 mm² 1 m 2,5 mm²
2
9
Câble de sécurité vert 4 mm² 1 mètre 2,5 mm²
2
10
Câble de sécurité bleu 4 mm² 1 mètre 2,5 mm²
2
11
Câble de sécurité noir 4 mm² 1,5 mètre 2,5 mm²
5
12
Câble de sécurité rouge 4 mm² 1,5 mètre 2,5 mm²
5
13
Câble de sécurité vert 4 mm² 1,5 mètre 2,5 mm²
4
14
Câble de sécurité jaune 4 mm² 1,5 mètre 2,5 mm²
4
15
Câble de sécurité bleu 4 mm² 1,5 mètre 2,5 mm²
3
16
Câble réseau jaune catégorie 5 1 mètre
1
17
Câble réseau jaune catégorie 5 2 mètres
2
18
Adaptateur Ethernet USB 2.0
1
19
Commutateur Ethernet 5 ports
1
20
Multiprise européenne 6 prises avec interrupteur
1
21
En forme de U Câble de sécurité noir avec connecteur 4 mm
10
22
Câble de sécurité rouge avec connecteur en U 4 mm
5
23
Câble RJ12 6P4C 1,5 mètre
4
24
Prise européenne
1
25
Câble USB
1
26
Clé USB
1
27
PC
1
4. Liste des expériences
Expérience 1 : Installation d'un système hybride photovoltaïque avec une petite éolienne
Expérience 2 : Expérimentation des paramètres d'un contrôleur de charge
Expérience 3 : Test du courant de charge
Expérience 4 : Expérience de flux d'énergie par simulation du parcours solaire et du profil de vent
Expérience 5 : Test du logiciel Matlab
