Équipement didactique de système de formation d'entraînement à fréquence variable d'établi de formation en électronique
  • Équipement didactique de système de formation d'entraînement à fréquence variable d'établi de formation en électronique

Équipement didactique de système de formation d'entraînement à fréquence variable d'établi de formation en électronique

No. d'article: MR225E
Équipement didactique de système de formation d'entraînement à fréquence variable d'établi de formation en électronique
Citation requise
MR225E Electronics Training Workbench Système de formation à entraînement à fréquence variable Équipement didactique

I.Aperçu
Cet équipement doit être utilisé dans les écoles techniques, les écoles professionnelles et les collèges pour 228 expériences électriques, notamment un circuit à diode et triode, un circuit d'oscillation sinusoïdale, un amplificateur de couplage CC et un circuit amplificateur opérationnel intégré, une alimentation CC, un circuit de silicium et de déclenchement contrôlable, un circuit numérique et autres. .

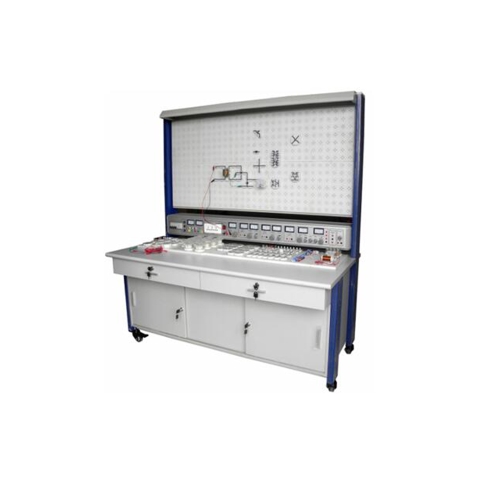

1. Table d'étudiant: taille 160 * 80 * 75cm, il y a un tiroir de chaque côté de la table avec des prises et un panneau de retenue des composants. Le tiroir du milieu sert à ranger les outils, le multimètre, les fils, les instructions, etc. Sur la table, un circuit imprimé général est posé au milieu, qui mesure 150 * 70 cm. Il y a quatre lignes de prises, qui peuvent être utilisées pour connecter les composants et les appareils électriques dans les circuits requis.


2. Composants et prises : en tant que composant de base du circuit, il comporte un code de composant, un composant, une prise alimentée et un trou de test de moule d'injection. Il doit être utilisé avec des circuits imprimés généraux. L'élève peut connecter des composants à la prise pour former un circuit. Il n'a besoin d'aucune soudure. Il est très facile de changer le circuit ou les paramètres de ses composants.
3.Tape General Electric Experiments Table (appelée table d'expérimentation) :
a.Entrée d'alimentation :
Il y a une entrée triphasée à quatre fils et un fil de terre à l'arrière de la table d'expérience, et équipe également un interrupteur de protection contre les fuites de courant (interrupteur d'alimentation général), des lampes d'indication triphasées, un voltmètre, un courantomètre pour tester la puissance triphasée.
b. Puissance de sortie :
Groupe A : la sortie triphasée à quatre fils relie la prise « W, V, U, N, Terre » et une prise triphasée à quatre fils de 380 V, 3 A.
Groupe B : alimentation CA réglable, courant de sortie CA 1,5 A, tension 3 à 24 V dans sept plages et une indication de courantomètre.
Groupe C : alimentation réglable en tension continue continue : courant 1,5 A, tension réglable en continu 1,25-24 V, indication de la tension et du courant.
Groupe D : alimentation en tension continue CC, courant 0,5 A, tension réglable en continu 1,25-24 V, indication de la tension et du courant.
Groupe E : alimentation en tension continue CC, courant 0,5 A, tension 5 A, indication du compteur de courant.
Groupe F : sortie d'alimentation commerciale CA monophasée 3A, pour la connexion d'instruments et d'équipements externes.


c. Générateur de signaux de fonction (onde sinusoïdale, onde carrée, onde triangulaire)
(1) Gamme de fréquences : 5 Hz-550 KHz en cinq bandes
Bande I   5 Hz-55 Hz
Bande II 50 Hz-550 Hz
Bande III 0,5 KHz-5,5 KHz
Bande IV 5KHz-55KHz
Bande V  50 KHz-550 KHz
(2) Graduation de fréquence : lecture à partir du compteur Hz, erreur de base  3 %
(3) Tension de sortie maximale : Onde sinusoïdale : charge de 600 , 20 Hz-55 KHz≥4,5 V, montre le compteur ; 50 KHz-550 KHz≥3,5 V, réduction en trois étapes 0bd, 20bd, 40bd ; onde carrée : 1KΩ de charge, 3,5 VP-P ; triangulaire vague : charge au repos 1VP-P.
e. Source d'impulsion unique :
Impulsion positive, impulsion négative, tournez le commutateur d'impulsion pour produire l'impulsion.
F. Amplificateur de fréquence de puissance audio :
Sensibilité d'entrée 5 mV, puissance de sortie ≥ 1 W, volume réglable, cornet préréglé, utilisé dans le circuit amplificateur audio et également utilisé comme instrument de suivi du signal.


e. Circuit de protection :
(1) Interrupteur d'alimentation général (disjoncteur de fuite): connectez-vous à la borne d'entrée triphasée à quatre fils pour la protection contre les fuites triphasées et monophasées, les surcharges et les chocs électriques. Courant du commutateur agissant par fuite <30mA.
(2) Fusible général : fusible d'entrée triphasé UFu, VFu, WFu (3A), si les utilisateurs ont besoin d'un courant de 3A ou plus, vous devez alors changer les autres fusibles. (inférieur à 10A)
(3) Interrupteur d'alimentation, fusible Fu (1A) : interrupteur d'alimentation pour toutes sortes d'alimentations CC et CA basse tension, générateur de fonctions et amplificateur audio.
I.    Explication des termes et codes
Amplification de la tension Av                      Vcc Tension d'alimentation
Avd Amplification de tension en mode différentiel      VCEO Chute de tension de coupure de la triode
Force électromotrice équivalente EO   Vces Chute de tension de saturation de la triode
FO Fréquence d'oscillation           Vi Tension d'entrée
Ii Courant d'entrée                  Vo Tension de sortie
IO Courant de sortie               VOC  Tension de sortie des doubles bornes de mode commun
RL Résistance de charge           Vod Tension de sortie des doubles bornes du mode différentiel
Ro Résistance de l'alimentation      VOH Sortie haut niveau
Tension de fin de charge UL              VOL Niveau bas de sortie
La table d'expérience se réfère à la table d'expérience électrique


Le circuit imprimé général fait référence au produit breveté de la carte de connexion à quatre trous fabriqué par notre société.
La prise de composant fait référence au boîtier en plastique et aux composants qu'il contient. (Comme prise de résistance, prise de compteur de potentiel, prise numérique intégrée, etc.)
Le circuit de connexion de prise comprend une prise de composant, qui forme de nombreux circuits différents dans les expériences.
Alimentation d'entrée : connectez l'alimentation à la borne d'entrée d'alimentation du circuit d'expérimentation avec le fil doté d'une prise.
II. Explication des illustrations dans l'expérience d'entraînement électrique
Dans le schéma de l'expérience d'entraînement électrique, les composants de la ligne pointillée, les interrupteurs, les fusibles et les autres composants de la double ligne pointillée sont tous fournis ensembleavec la table d'expérimentation. Il vous suffit de connecter la borne d'alimentation triphasée à quatre fils de la table d'expérimentation au circuit avec le fil.
