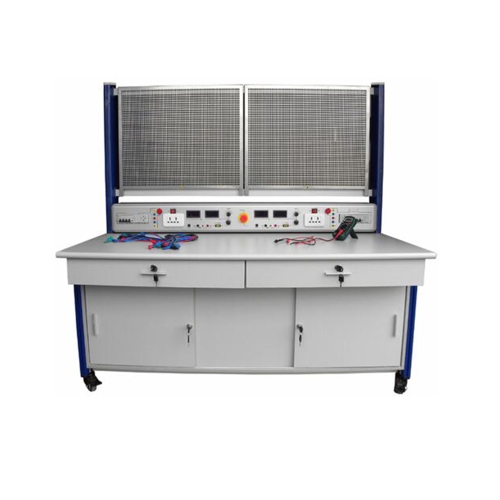

Établi de formation d'électricien MR230E Équipement de formation professionnelle de formateur automatique
1 Présentation du produit
1.1 Profil
Ce formateur est double face, deux postes de travail pour deux étudiants, chaque poste de travail a une alimentation indépendante, un panneau de brassage en acier inoxydable, il peut répondre aux exigences de 2 étudiants, pour obtenir une formation en installation électrique. L'équipement utilise une structure en aluminium, un matériau industriel spécial, la structure est scientifique, les perspectives sont belles, la surface utilise des gemmes bleues de pulvérisation de poudre hollandaise, un panneau de brassage en acier inoxydable utilise un panneau de brassage en acier inoxydable SU304, il a été fabriqué par des machines CNC de haute précision, il résiste à l'usure et déchirer, ne pas rouiller, ne pas décolorer. Le boîtier d'alimentation utilise un matériau industriel, la surface utilise un traitement d'oxydation anodique, il a une bonne isolation, c'est une abrasion par impact, une belle apparence, il est facile à utiliser. II. Fonctionnalité
1.Il peut être utilisé dans un établi expérimental électrique majeur, pour acquérir des compétences techniques de base en électricité, des compétences techniques majeures, des compétences techniques complètes et une formation et des projets complets. Il peut également s'agir d'une évaluation d'électricien, d'évaluations techniques. Il a des démonstrations de circuits d'automatisation électrique de bas à haut niveau, il a une grande flexibilité.
2. Le panneau de brassage électrique utilise une forme de panneau de brassage, les trous pour l'installation sont des trous carrés de 5 × 10 mm, l'entre-deux est de 3 mm, il est équipé de sièges d'installation stables, il peut être installé et démonté de manière flexible et peut être utilisé pour de nombreux fois. Les composants réguliers peuvent être installés dans un tableau de brassage en acier inoxydable. C'est facile a utiliser.
3.Utilisez une fiche et des prises de sécurité électrique pour connecter la sortie, utilisez des câbles électriques de sécurité pour éviter les chocs électriques, fournissez des prises de sécurité et une protection de sécurité pour les étudiants et les enseignants. III Paramètre technique
1. Dimension : 1600 × 800 × 1800 mm (L×l×H), utilisez une colonne industrielle bleue, la dimension de la section 123×34 (L×l) ; l'épaisseur de l'établi est de 25 mm anti-feu, la dimension du panneau de brassage est de 640×730 MM ，nous fournissons des sièges d'installation gratuits et un boulon d'installation.
2. Entrée d'alimentation : trois phases, cinq fils AC380±10％ 50HZ±10％
3. Contrôle de l'alimentation (par poste de travail): disjoncteur de fuite pour contrôler la connexion et la déconnexion de l'alimentation, avec protection contre les courts-circuits, protection contre les fuites.
Sortie (par station) :
4. CA triphasé 380V±10％ 50HZ, CA monophasé 220V±10％ 50HZ
5. Tension stabilisée CC : 0～30 V/3 A, avec réglage grossier, rotation fine, la précision de réglage est de 1 ‰, l'alimentation électrique est de 3 A, 0～30 V réglable en continu, la tension d'affichage numérique d'affichage 3 bits et demi, le courant, il a Fonctions de protection contre les courts-circuits et d'auto-récupération de limite de courant. Il dispose également d'une fonction d'alarme sonore et lumineuse. IV. L'équipement comprend les éléments suivants
3.1 Panneau de commande d'alimentation
Le panneau de commande d'alimentation utilise un panneau en aluminium, une structure de type fermé, un boîtier de compteur et un boîtier d'alimentation à configuration individuelle, il y a 2 panneaux de brassage en acier inoxydable sur l'établi, il est facile à utiliser.
3.2 Atelier de formation
L'établi de formation utilise une structure en aluminium. Il y a 4 roues universelles au bas de l'établi, il y a 2 disjoncteurs sur roue. L'entraîneur peut être déplacé ou s'arrêter pratique. L'épaisseur du panneau de l'établi est un substrat haute densité de 25 mm, il existe un processus de traitement anti-incendie haute pression à haute température. Il est équipé de trois tiroirs de type rail de guidage, de 2 armoires à pousser et à brancher. La structure est saine et fiable, les perspectives sont belles.
3.3 Boîtier d'alimentation
(1) entrée d'alimentation triphasée à cinq fils, passez par le contrôleur de disjoncteur, il y a un bouton d'arrêt d'urgence pour couper l'alimentation.
(2) puissance de sortie pour 2 postes de travail pour 2 étudiants, sortie indépendante, chaque emplacement fournit comme suit :
A, courant alternatif triphasé 380 V plus ou moins 10 % de fréquence, 50 Hz ; 220 V ca monophasé fréquence plus ou moins 10 %, 50 Hz.
B, stabilisateur de tension cc: 0 ~ 30 V3A réglable par morceaux, trois en-têtes numériques et demi pour afficher la tension, le courant, avec la protection contre les courts-circuits de type limite de courant et la récupération de la fonction douce, et a la fonction d'alarme sonore et lumineuse. 3.4 Équiper les outils et composants
(1) ZE3107 Établi de formation à l'installation électrique 1 jeu
une. Panneau de brassage inoxydable 2 pièces
b. 600 paires de siège et boulon d'installation stables
c. Armoire 1
ré. Tiroirs : 2
e.Roues : 4
F. Frein dans la roue 2 pièces
g.Freins : 2
h. Colonne en aluminium : 2 longues, 2 courtes
je. Boîtier d'alimentation 1 pièce
