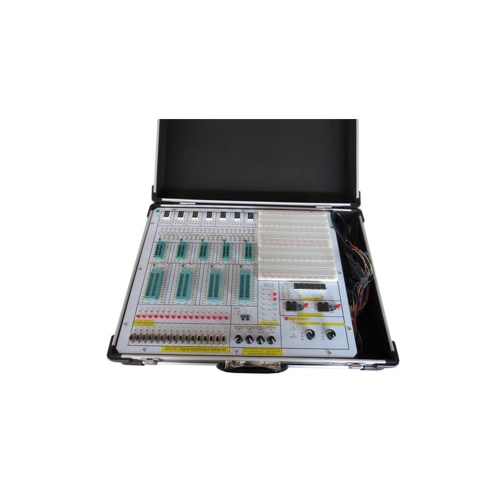

Kit de formation en électronique numérique MR200E Équipement de formation Smart Grid Équipement d'enseignement
Présentation du produit:
L'appareil adopte un trou doré, la machine tous les appareils dans les caractères d'impression négatifs et positifs de la pièce jointe, tout le circuit tel que le fréquencemètre de source de signal est composé d'une puce CPLD et d'un double panneau, sélectionne les produits de haute qualité supérieure, tous les appareils font le la qualité de l'ensemble de la boîte d'expérimentation a été améliorée. En raison de l'absence d'éléments positifs, pouvant ainsi réduire et éviter efficacement la possibilité de dommages artificiels, la machine présente les caractéristiques suivantes : projet expérimental facile à utiliser, durable et flexible, expériences de simulation numérique faciles à réaliser. Cette machine d'apprentissage convient aux collèges et universités et à toutes sortes d'enseignement de la technologie électronique des écoles professionnelles et techniques. (1) alimentation : entrée ca : 220 v + 10 %, 50 Hz
Sortie DC : + 12 v / 300 ma, 5 v / 3 a rostrum sont fonction de protection automatique
(2) circuit manuel à impulsion unique de deux groupes : chaque groupe peut produire plus ou moins deux impulsions en même temps, amplitude d'impulsion pour le niveau TTL.
(3) le générateur de signal de fonction peut être produit : onde carrée, onde sinusoïdale, onde triangulaire. Peut atteindre 0 et 1 m réglable en continu ; source d'impulsions à fréquence fixe n°6:1 Hz, 10 Hz et 100 Hz, 1 KHz, 10 KHz, 100 KHz ; (composé de puce CPLD)
(4) six fréquencemètres numériques de haute précision, plage de mesure : 0-9,9999 MHz erreur < 1 Hz (composé de puce CPLD)
(5) entrée et affichage de niveau logique :
A, 16 commutateurs de niveau logiques indépendants : peut sortir le niveau "0", "1" (pour la logique positive).
B, 16 composé de leds rouges et d'un circuit d'affichage du niveau logique du circuit pilote.
C, stylo logique (peut être entre 0 et 5 v changement de couleur continu) (6) affichage numérique du tube :
A, six sur huit, circuit d'affichage de décodage de code BCD à tube numérique à LED ;
B, 1 tube numérique à huit LED, broche tout en plomb, utilisé pour les expériences de tube numérique.
(7) assiette à pain de Taiwan 4 grandes 4 petites,
(8) 20 noyaux IC socket 6, 40 noyaux IC socket cinq jardin, peut satisfaire toutes sortes de puces IC.
(9) le potentiomètre résistif 4 uniquement.
(10) zone expérimentale de buffet de circuit analogique, fournir des broches de dispositif dans la connexion de conversion 22 groupes, chaque groupe de 2 * 6 trous
Recommander un projet expérimental
1. Test et utilisation des paramètres de la porte logique intégrée TTL
2. Tests de la porte logique intégrée CMOS
3. La porte la fonction logique de l'expérience
4. Test de dispositif de fonction logique combinée commune
5. Un demi-additionneur, un additionneur complet et une expérience d'opération logique
6, circuit de vote de sept personnes et circuit de détection du groupe sanguin 7, test de fonction de déclenchement RS
8, JK, fonction logique de déclenchement D et paramètres principaux du test
sortie à 9 et 3 états et verrouillage
10, expérience de compteur binaire asynchrone
11, compteur binaire synchrone
12, test fonctionnel du registre à décalage
13, comptage, décodage, expérience de circuit d'affichage
14 555 circuits intégrés et application
15, forme d'onde et le déclencheur monostable
16. détecteur de séquence
17, convertisseurs N/A N/A
18, convertisseur analogique-numérique A/N
19, le contrôleur de feux de circulation peut être une intervention manuelle
20 et conception d'horloge électronique numérique
21, fréquencemètre numérique
22, expérience de contrôle des feux arrière d'automobile
