MR-H13 Appareillage pour l'étude des écoulements tourbillonnaires libres et forcés Matériel de formation professionnelle Matériel d'expérimentation en mécanique des fluides Manuel: Instruments d'enseignement pour la recherche sur les courants de Foucault libres et forcés
Agrandir l'image
la description

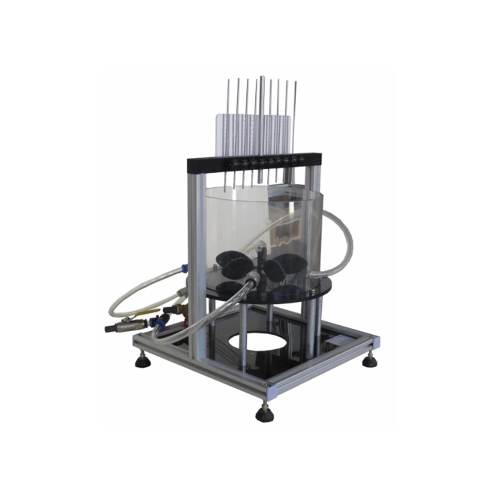

Dispositif pédagogique pour visualiser et étudier les phénomènes tourbillonnaires ou les phénomènes tourbillonnaires libres et forcés. L'appareil est livré avec un moteur d'entraînement et des instruments associés,
Un manuel d'instructions complet (TP) est inclus. Propriété éducative
Le matériel pédagogique permet de réaliser les exercices pratiques suivants :
-Déterminer le contour de la surface du vortex forcé
-Déterminer le contour de surface du vortex libre
-Déterminer la pression totale dans le vortex forcé
-Comparaison des résultats avec les prédictions théoriques
Un manuel d'instructions complet (TP) est inclus. Cahier des charges
Etude des visites libres et des installations électriques
-Le banc doit permettre l'étude du vortex libre et forcé.
-Les tourbillons sont clairement visibles sous tous les angles
-Le tableau doit permettre une conversion rapide du vortex libre en vortex forcé et permettre une analyse quantitative du vortex Le banc doit permettre les opérations pédagogiques suivantes :
-Déterminer le contour de la surface du vortex forcé
-Déterminer le contour de surface du vortex libre
-Déterminer la pression totale dans le vortex forcé
-Comparaison des résultats avec les prédictions théoriques Spécifications techniques requises :
-1 conteneur cylindrique en plexiglas (diamètre 380 mm, hauteur 180 mm)
Diamètre de perforation de -1 récipient cylindrique en plexiglas. 286 millimètres ; hauteur 180 mm)
-1 moteur basse tension
-1 tube de Pitot
-1 tube de pression
-1 profondimètre avec système de barre transversale graduée en mm
-1 lignes d'alimentation
-1 tube d'évacuation
-Vis de nivellement
-1 boitier de commande indépendant avec boite de vitesse
-Taille du réservoir d'eau : environ 650 x 400 x 600 mm
-Taille de la console : 250 mm x 270 mm x 110 mm
-Manuel d'utilisation et pratique
